HD28-205-820型壓瓦機

  梯形屋面板成型機SL25-205-820型

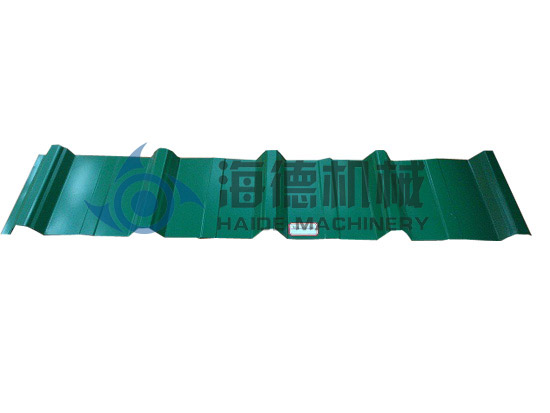

  產品廣泛應用于各種工業廠房、住房、倉庫及簡易鋼棚屋面制作且美觀大方、經久耐用。
  該機主要由進料導入平臺、成型主機、成型剪切裝置、液壓站、電腦控制系統等幾部分組成。
  選裝配置有普通放料機、液壓放料機、自動剁料機等。

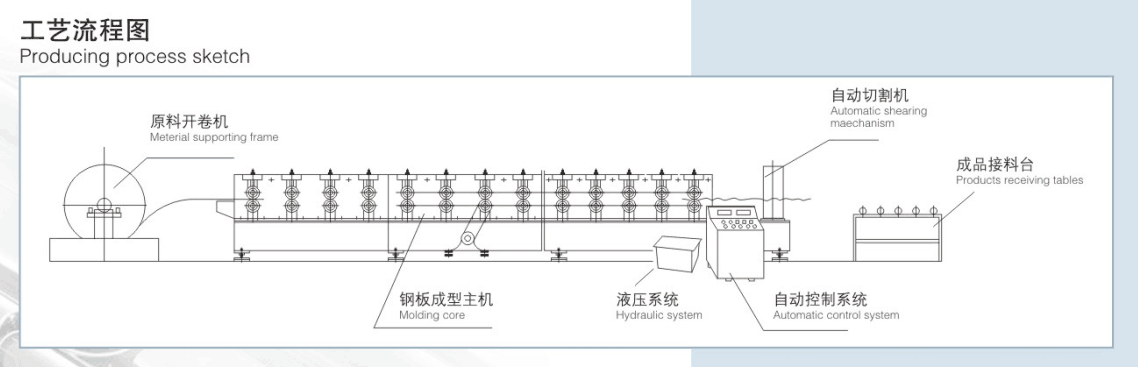

  1.設備配置
  開卷機 成型主機 液壓切刀 電控系統 液壓系統 出料架
  2.技術參數
  安裝尺寸: 11000mm×1500mm×1600mm
  1>手動內張緊開卷機
  a.裝卷內徑: 500mm-508mm
  b.zui大裝卷寬度:1000mm
  c.zui大裝載重量: 5000kg
  2>成型主機
  a.輥輪排數: 12排
  b.主軸材質: 45#鋼調制處理 軸徑70mm
  c.主電機功率: 3kw
  d.生產速度: 8-15m/min
  e.軋輥表面鍍硬鉻厚度: 0.05mm
  f.原材料厚度: 0.3-0.7mm
  g.適用原材料寬度: 1000mm
  3>液壓切刀
  a.刀片材料：Cr12淬火處理60-62℃
  b.切斷系統：采用先進的液壓驅動 成型后自動尺切斷 不變形 無廢料
  c.功率：3KW
  4>電控系統
  a.屏顯：采用文本屏顯示(觸摸屏可選裝)
  b.主機計算機: 臺達PLC控制
  c.操作模式: 手動/自動操作模式可自由切換 停機切斷 安全系數較高
  d.變頻器: 歐瑞(選配)
